大傾角帶式輸送機視頻——輸送木屑

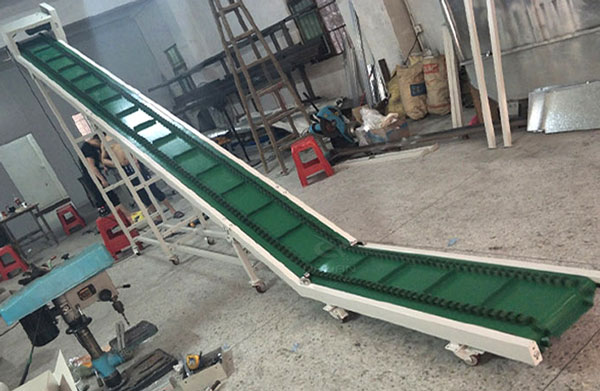

大傾角帶式輸送機概述：

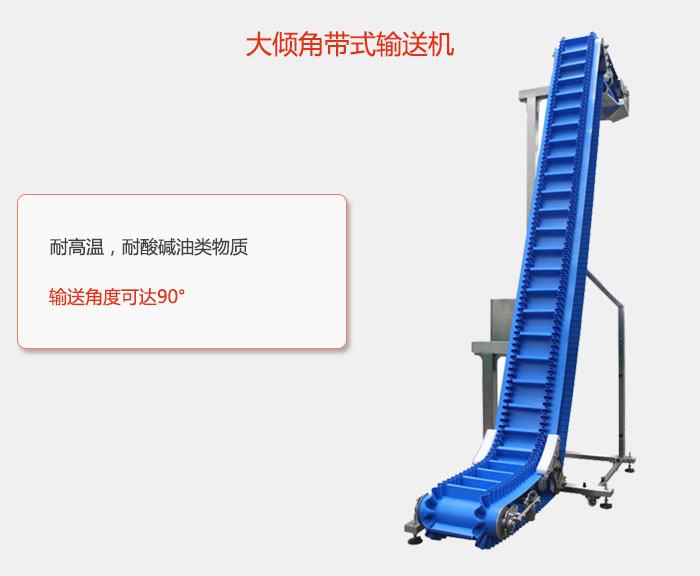

DJ型大傾角帶式輸送機耐高溫，耐酸堿油類物質，輸送角度可達90°

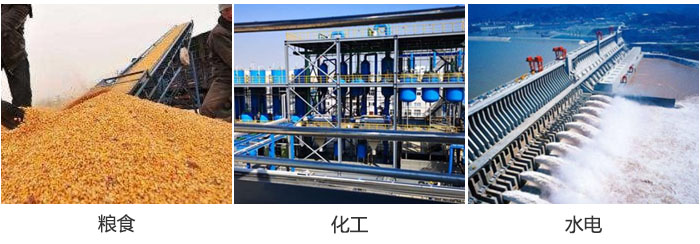

大傾角帶式輸送機具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，因而是大傾角(或垂直)輸送的理想設備。廣泛用於煤炭、冶金、建築、糧食、化工、電力等部門。通過多年的不懈努力，大傾角帶式輸送機提升高度(高達203m)、大輸送能力(大達6000t／h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，並在國內首創用於鋼廠的高爐上料產生了良好的經濟效益。

大傾角帶式輸送機的性能特點：

1.大傾角帶式輸送機的輸送傾角大，大可達90°，是大傾角輸送和垂直提升的理想設備。因此可以節約占地麵積，節省設備投資和土建費用，取得良好的綜合經濟效益。例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，則機長僅需28.3m(水平機長20m)；而如果采用垂直輸送的擋邊機，那麽，水平機長可以控製在6m以內。

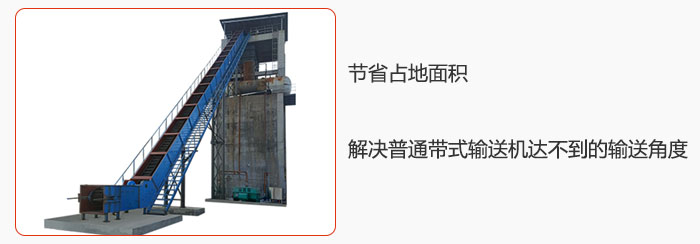

節省占地麵積，解決普通帶式輸送機達不到的輸送角度。

2.結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。

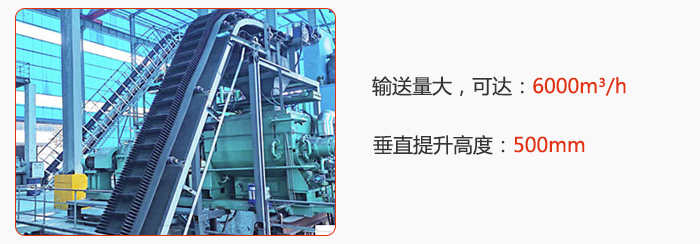

大傾角帶式輸送機輸送量大，可達：6000m³/h，垂直提升高度：500mm

3.運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和鬥式提升機經常發生的打滑、掉鬥現象。它的可靠度幾乎與通常帶式輸送機相等。

4.運行平穩、噪聲小。

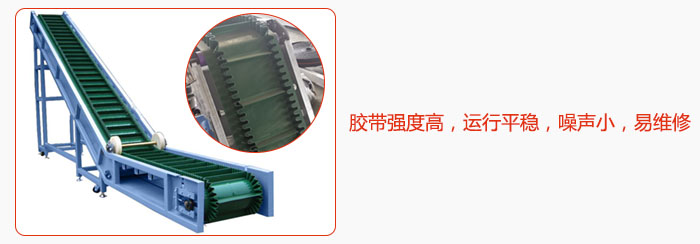

大傾角帶式輸送機膠帶強度高，運行平穩，噪聲小，易維修。

5.由於不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。例如，在魯南化肥廠使用的兩台提升高度各為19.28m、輸送能力各為25t/h的輸送碎煤的垂直擋邊機，其每台的裝機功率僅4kW，而被它們所取代的四台原有埋刮板輸送機的總裝機功率為44kW。

6.垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便於和其他設備銜接。

大傾角帶式輸送機技術參數

帶寬B（mm）		300		400		500		650		800
擋邊高（mm）		40	60	60	80	80	120	120	160	120	160	200		240
部分輸送傾角輸送量Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195		235
	45°	11	10	14	26	35	57	83	97	102	127	157		195
	60°	8	7	10	18	25	40	58	69	72	90	112		142
	90°	4	4	5	10	13	21	31	37	38	48	60		76
外型尺寸	頭輪中心高（mm）	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高（mm）	335		330-490		600		600		600-800
	中間段帶麵高（mm）	450		500-700		760-800		800-850		800-1115
	中間段地腳寬（mm）	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高（mm）		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外形尺寸	頭輪中心高（mm）	1400-2000						1600-2000
	尾輪中心高（mm）	600-800				800-1000				800-1200
	中間段帶麵高（mm）	800-1200				1050-1500				1050-1700
	中間段地腳寬（mm）	1440				1690				1890
