膠帶鬥式提升機產品概述：

TD膠帶鬥式提升機

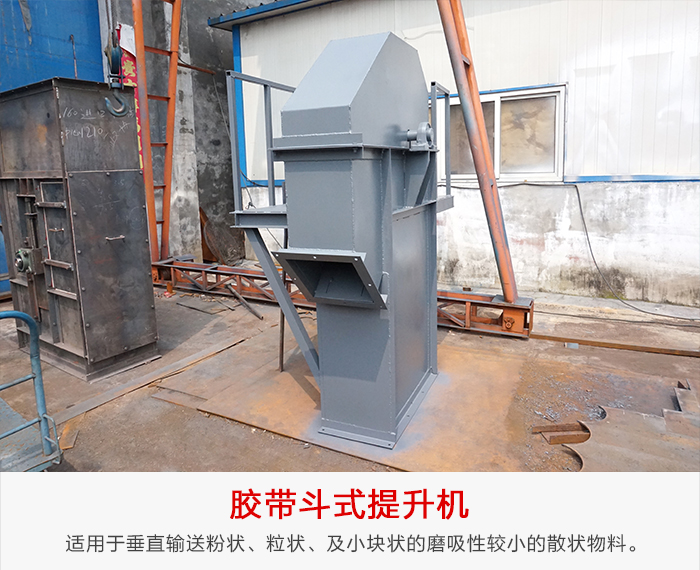

膠帶鬥式提升機適用於垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度不超過40m。TD型按JB3926-85《垂直鬥式提升機》標準設計製造，目前國內常用的鬥式提升機均為垂直式，較新型。膠帶鬥式提升機備有四種料鬥Q型(淺鬥)、H型(弧底鬥)、ZD型(中深鬥)SD型(深鬥)。

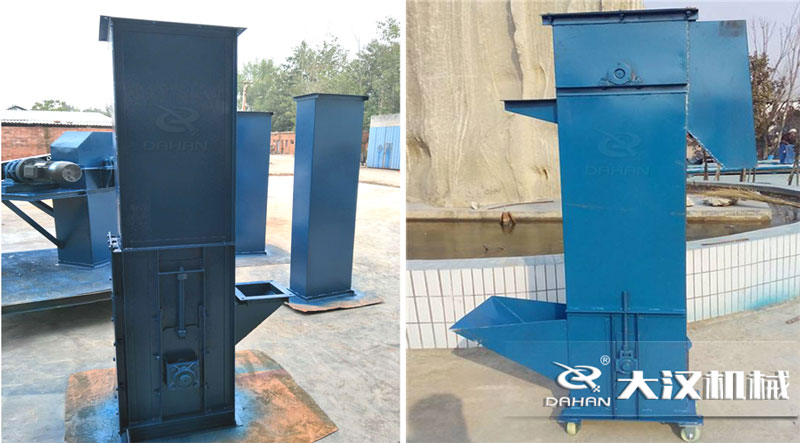

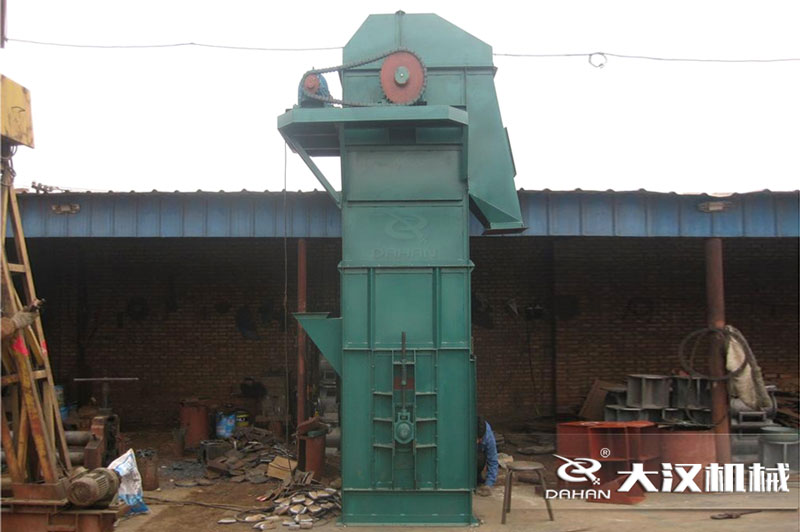

TD膠帶鬥式提升機

膠帶鬥式提升機基本結構：

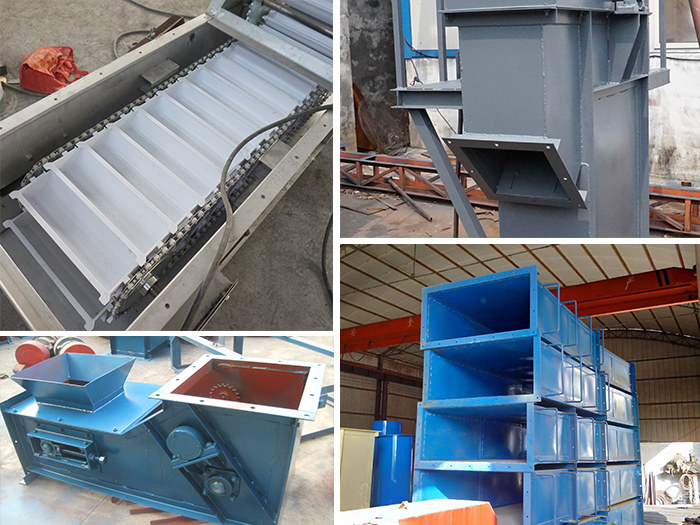

膠帶鬥式提升機由運行部分(料鬥與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止製動裝置等組成,適用於向上輸送鬆散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

膠帶鬥式提升機結構形式:傳動裝置膠帶鬥式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平台、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，並隨主軸浮動，可消除安裝應力。

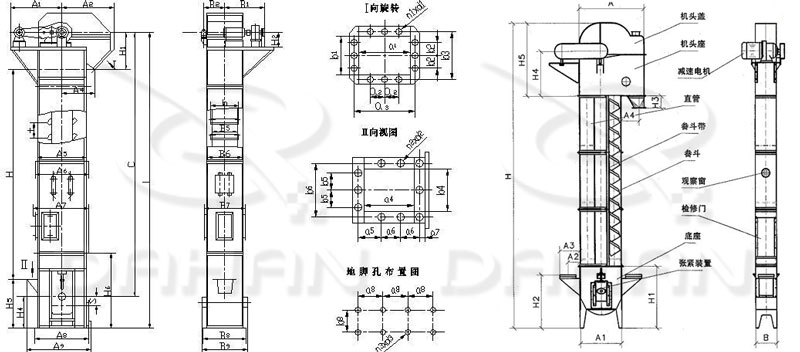

TD型鬥式提升機外型結構

膠帶鬥式提升機主要特點：

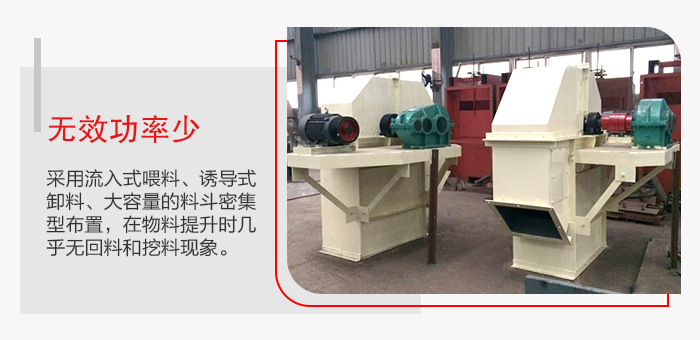

1.驅動功率小，采用流入式喂料、誘導式卸料、大容量的料鬥密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。

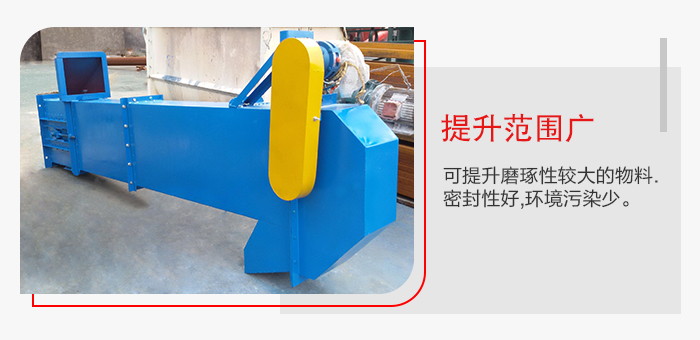

2.提升範圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境汙染少。

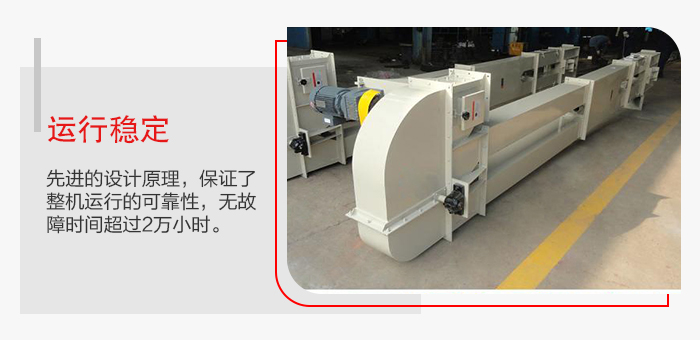

3.運行可靠性好，先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升高度高，提升機運行平穩，因此可達到較高的提升高度。

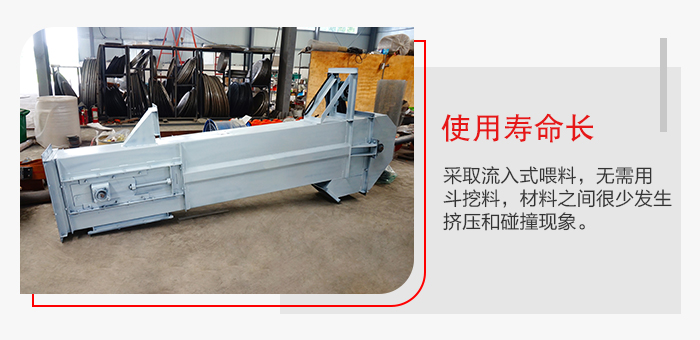

4.使用壽命長，提升機的喂料采取流入式，無需用鬥挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

膠帶鬥式提升機技術參數表：

型號	TD160				TD250				TD315				TD400
料鬥形式	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD
輸送量(m³/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
鬥寬(mm)	160				250				315				400
鬥容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
鬥距(mm)	280		350		360		450		400		500		480		560
帶寬(mm)	200				300				400				500
鬥速(m/s)	1.4				1.6				1.6				1.8
物料量大塊(mm)	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料鬥形式	Q	H	ZD	SD	H	ZD	SD	Q	S	Q	S	Q	S	Q		S
輸送量(m³/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
鬥寬(mm)	500				630			160		250		350		450
鬥容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
鬥距(mm)	500		625		710			300		400		500		640
帶寬(mm)	600				700			200		300		400		500
鬥速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊(mm)	60				70			25		35		45		55

說明：

1.表中鬥容為計算鬥容，輸送量按填充係數0.6計算得出。

2.鬥提機料鬥用途為：

淺料鬥：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。

深料鬥：輸送幹燥的、鬆散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
